咨询电话：
13403113688

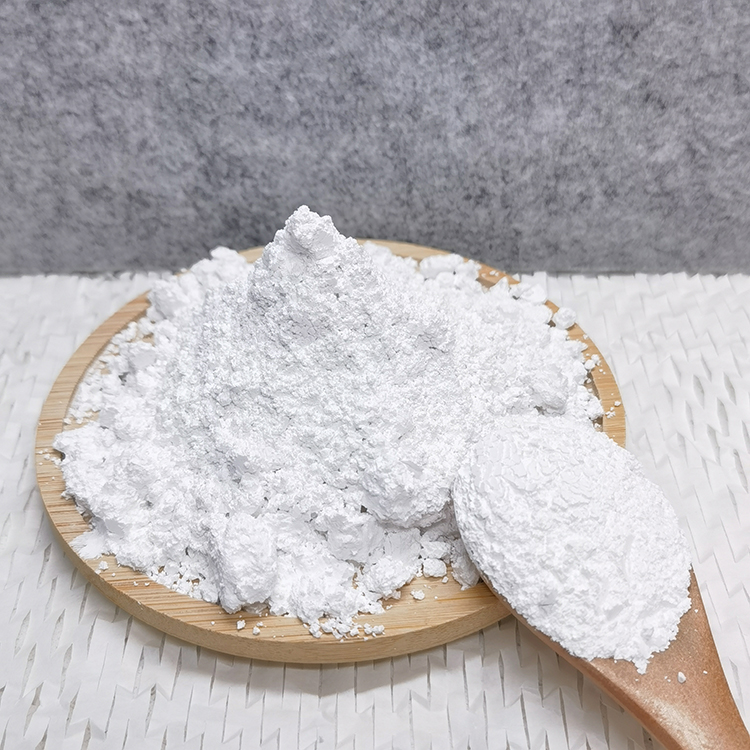

碳酸钙晶须 2-10 微米 生物钙晶须 1kg 25kg
碳酸钙晶须（文石型，俗称生物钙晶须），针状单晶纤维填料，粒径 2‑10μm，分未改性、硅烷表面改性款；包装：1kg 小试样装、25kg 工业袋装，适配树脂、橡胶、塑料、摩擦材料改性补强。
一、核心理化指标
晶相：文石型碳酸钙 CaCO₃，纯度≥98%，白色粉末
尺寸：直径 0.5‑2μm，长度2‑10μm（短须款），长径比 10‑30
pH：9‑9.5；热稳定≤640℃；遇酸会分解，不能用于酸性体系
莫氏硬度 3‑3.5，对螺杆模具磨损低；无毒，生物相容性好，故称生物钙晶须
改性款：硅烷偶联剂包覆，提升和橡胶、树脂界面结合，减少团聚
二、产品核心特性
纤维增韧抗开裂：针状骨架，传递应力，提升拉伸、弯曲、冲击强度，降低成型收缩，抑制翘曲开裂，制品表面光洁，无玻纤浮纤毛刺。
加工友好：流动性好，填充后不明显恶化表面，适合精密注塑件。
环保生物属性：可降解，生物相容性佳，可用于可降解高分子、部分生物复合材料。
短板提示：耐酸性差；热稳定性低于无水硫酸钙晶须；强酸性胶料、酸性涂料不建议使用。
生物钙晶须：指文石相碳酸钙晶须，生物相容性优于普通重钙 / 轻钙，并非生物贝壳直接粉碎，人工合成针状单晶。
三、应用领域与添加量
橡胶弹性体
天然胶、丁腈、EPDM，密封件、胶垫、胶辊。添加：10‑25 份，提升撕裂、耐磨、尺寸稳定。
塑料改性
PP、PE、PVC、尼龙、可降解塑料，注塑、造粒母料。添加：8‑20%，增韧降收缩，改善翘曲，提升热变形温度。
树脂体系
环氧、不饱和树脂、聚氨酯，浇注、复合材料。添加 5‑25%，增韧防收缩开裂；避免酸性固化体系。
摩擦制动材料
刹车片、摩擦片，替代石棉，稳定摩擦系数，降低磨损。
其他
涂料、油墨、造纸填料，可降解复合材料。
四、采购/选型时需要关注的核心问题
晶型确认：确认是文石型（针状/纤维状）还是方解石型（粒状），只有文石型才具有晶须的增强增韧效果。
长径比：长径比越高，增强效果越好，但分散难度也越大。常规20~30，高端产品可达30~70。
表面处理：是否经过硅烷偶联剂等表面改性处理，直接影响与树脂/橡胶基体的相容性。
纯度与白度：工业级纯度≥98%，高纯级≥99.5%；白度≥97%。
食品/医药级认证：如用于生物医学或食品领域，需确认是否通过相关安全认证。
